#03 | Il Regista Invisibile: Sottocategorie, Linee Simboliche e il Controllo di Ciò che Appare
Scarichi una famiglia da un marketplace. La carichi nel progetto. In 3D sembra tutto a posto — la geometria è lì, le proporzioni sono giuste, i materiali rispondono. Poi passi alla pianta e qualcosa non torna: ci sono linee che non ti aspettavi, oppure ne mancano alcune che vorresti vedere. Provi a cambiarle dal pannello delle proprietà, ma non trovi nessun parametro che le controlli. Apri il VG, cerchi nella categoria giusta, e ti accorgi che quelle linee hanno un nome — un nome che qualcuno ha scelto prima di te.
Non è un bug. È una decisione progettuale. E se non sai leggerla, quella famiglia è per te una scatola nera.
Questo articolo smonta quella scatola.
Il problema non è la geometria — è la gerarchia
Quando costruisci una famiglia in Revit, ogni elemento che disegni appartiene a qualcosa. Per impostazione predefinita, appartiene alla categoria della famiglia stessa — se stai modellando una scrivania, tutto finisce sotto Arredi. Revit sa solo che è un arredo, e lo tratta di conseguenza.
Ma una famiglia professionale non è un blocco monolitico. È un sistema — e un sistema ha parti con ruoli diversi. Il piano di lavoro è geometria solida. Le linee che rappresentano l'apertura del cassetto sono simboli. Le linee overhead che indicano la presenza di una mensola sopra la scrivania sono un'altra cosa ancora. Se le tratti tutte allo stesso modo, perdi il controllo.
Le sottocategorie sono la risposta a questo problema. Ti permettono di suddividere gli elementi della famiglia in gruppi con identità propria — e quindi di controllarli in modo indipendente, sia dall'Editor delle Famiglie che dal progetto finale.
La gerarchia è questa:
Categoria (es. Arredi) → Sottocategoria (es. Linee di apertura) → Elemento (la linea simbolica specifica)
Pensa al regista di un film. Non decide solo cosa entra nel frame — decide anche quale lente usare, quanta luce dare a ogni soggetto, cosa tenere in primo piano e cosa sfumare sullo sfondo. Le sottocategorie sono quella cabina di regia: silenziosa, invisibile allo spettatore, ma responsabile di ogni cosa che appare sullo schermo.
Dove si creano le sottocategorie
Nell'Editor delle Famiglie, il percorso è:
Gestisci → Impostazioni → Stili oggetti
Qui trovi l'elenco delle sottocategorie già esistenti per quella categoria — alcune sono native di Revit, altre le ha create chi ha costruito la famiglia. Puoi aggiungerne di nuove, assegnare loro un colore, uno spessore di linea e un tipo di linea predefinito.
È un passaggio che la maggior parte dei modellatori salta, specialmente all'inizio. Si disegna la geometria, si assegna direttamente un tipo di linea "a mano" e si va avanti. Il risultato funziona — finché qualcun altro non deve usare quella famiglia in un progetto con standard grafici diversi dai tuoi. A quel punto, non può cambiare nulla senza aprire l'Editor e modificare la famiglia elemento per elemento.
Una famiglia senza sottocategorie è come un film senza una scaletta di post-produzione: funziona per chi l'ha girato, ma diventa difficile da montare per chiunque altro.
Il caso pratico — Home Office Workstations Collection Pack 01
Le famiglie del pacchetto Home Office Workstations - 01 sono un buon esempio di questo approccio applicato in modo sistematico.

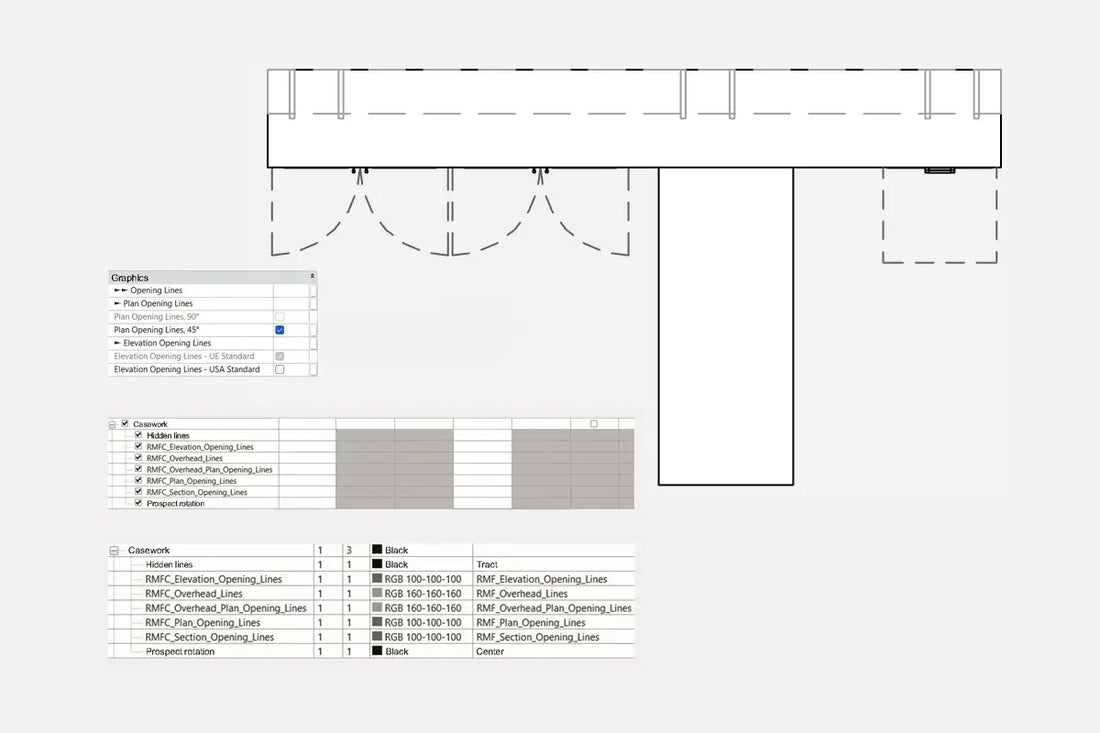

Ogni workstation del pacchetto contiene, oltre alla geometria solida parametrica, una serie di elementi simbolici assegnati a sottocategorie dedicate. Il pacchetto include due categorie Revit distinte — Arredi (Furniture) e Arredi Fissi (Casework) — e le sottocategorie seguono una convenzione di naming precisa: il prefisso RMFF per le famiglie Arredi, il prefisso RMFC per le famiglie Arredi Fissi. Il nome è lo stesso, la sigla iniziale le distingue. Aprendo l'Editor delle Famiglie o il VG di un progetto, sai immediatamente a quale categoria appartiene quella linea — senza dover aprire le proprietà della famiglia o controllare il Browser di Progetto.
Le sottocategorie simboliche presenti nel pacchetto sono:
Linee di apertura in pianta — rappresentano il movimento del cassetto o dell'anta nella vista dall'alto. Disponibili in due varianti: a 90° e a 45°.
Linee di apertura in prospetto e sezione — rappresentano lo stesso movimento nella vista frontale o di taglio, secondo lo standard UE/USA.
Linee overhead — linee tratteggiate che indicano la presenza di elementi sopra il piano di lavoro: mensole, pensili, scaffalature. Sono visibili in pianta e segnalano qualcosa che non si vede direttamente nella vista corrente — un'informazione progettuale che esiste anche se la geometria corrispondente è fuori frame.
La gerarchia visiva non è decorazione
Un dettaglio che distingue una famiglia ben costruita da una semplicemente funzionante: colore e spessore delle linee simboliche non sono scelti a caso, e non sono uguali tra loro.
Le linee di apertura e le linee overhead hanno proporzioni e colori diversi — sia tra loro che rispetto alle linee di modellazione della geometria solida. Questo serve a due cose. La prima è pratica: in fase di modellazione e revisione, distingui immediatamente cosa è geometria reale e cosa è simbolo. La seconda è progettuale: in pianta o in stampa, la rappresentazione acquista profondità. L'occhio legge la famiglia su più livelli — la massa, il dettaglio, il simbolo — senza che nessuno dei tre sovrasti gli altri.
È lo stesso principio che usano i direttori della fotografia quando separano il soggetto dallo sfondo con la luce. Non stai aggiungendo informazioni — stai controllando come vengono lette.
Due livelli di controllo: VG e Parametri di Visibilità
Le sottocategorie gestiscono il controllo a livello di vista — tramite il VG o gli Stili degli oggetti. Ma nelle famiglie del pacchetto c'è un secondo livello, che opera direttamente nella Tab delle proprietà dell'elemento.
I parametri di visibilità integrati nella famiglia permettono di scegliere quale variante di apertura mostrare: 90° o 45° in pianta, standard UE/USA in prospetto. Questo split avviene prima ancora di aprire il VG — è una scelta progettuale che si fa direttamente sull'istanza o sul tipo, nel pannello delle proprietà.
I due strumenti non si sovrappongono — lavorano su piani diversi:
| Strumento | Dove agisce | Cosa controlla |
| Parametri di visibilità | Tab proprietà (Istanza/Tipo) | Quale variante di apertura è attiva |
| VG/Stili degli Oggetti | Vista o Progetto | Se quella categoria di linee è visibile o no |
In pratica: scegli prima quale apertura vuoi rappresentare (parametro), poi decidi se mostrarla in quella vista specifica (VG). Sono due domande diverse — e avere uno strumento dedicato per ciascuna evita di usare workaround o di modificare la famiglia ogni volta che cambia il contesto.
Schema — La gerarchia in una famiglia del pacchetto
| Livello | Elemento | Prefisso | Dove si controlla |
| Categoria | Arredi / Arredi Fissi | — | Non modificabile |
| Sottocategoria | Linee di apertura cassetti / ante — 90°, 45° | RMFF - RMFC | VG / Stili degli oggetti |
| Sottocategoria | Linee di apertura — UE / USA | RMFF - RMFC | VG / Stili degli oggetti |
| Sottocategoria | Linee overhead | RMFF - RMFC | VG / Stili degli oggetti |
| Elemento | Singola linea simbolica | — | Controllato dalla sottocategoria |
| Param. visibilità | Variante attiva (90° / 45° — UE / USA) | — | Tab proprietà |
Il consiglio Inside the Files
Assegna ogni elemento simbolico a una sottocategoria dedicata prima di chiudere l'Editor — e scegli un naming convention che regga nel tempo. Un prefisso, una sigla, una logica coerente: non importa quale, importa che sia leggibile da chiunque apra quella famiglia sei mesi dopo. Una sottocategoria ben nominata non costa nulla in fase di modellazione, ma vale tutto quando la famiglia è già nei progetti di dieci clienti diversi.
Conclusione — Il rispetto per chi userà la tua famiglia
C'è una differenza sottile ma sostanziale tra chi costruisce famiglie per sé e chi le costruisce per altri — per clienti, colleghi o per un marketplace come Factory268.
Chi costruisce per sé può permettersi di tenere la logica nella propria testa. Chi costruisce per altri ha una responsabilità in più: quella di lasciare gli strumenti per controllare la famiglia senza doverla aprire.
Le sottocategorie sono parte di quella responsabilità. Non sono una funzione avanzata riservata ai modellatori esperti — sono una scelta di rispetto verso chi userà il tuo lavoro in un contesto che tu non conosci, con standard grafici che non puoi prevedere, in un progetto che non hai visto.
Le famiglie evolvono. Anche quelle già pubblicate su Factory268 riceveranno nel tempo questi livelli di dettaglio — le linee di apertura, le linee overhead, le sottocategorie appropriate. Non è un aggiornamento estetico: è il completamento di una logica che vale la pena costruire bene, anche quando richiede di tornare indietro.
Il regista invisibile non è al centro della scena. Ma senza di lui, non c'è nessuna scena.
Le famiglie del pacchetto Home Office Workstations - 01 sono disponibili su factory268.com. Scaricale e apri l'Editor delle Famiglie — la struttura delle sottocategorie è lì, pronta da leggere.
