#06 | 2D People — La famiglia che obbedisce alle regole di Revit
Da blocco CAD a Revit Native Family
Se hai mai importato un blocco DWG in un progetto Revit per popolare una planimetria con sagome umane, sai già come va a finire. Il blocco entra in scala sbagliata, non risponde ai cambi di scala della vista, e qualsiasi tentativo di controllarne l'aspetto attraverso le Sostituzioni Visibilità/Grafica si trasforma in una trattativa con un muro. I blocchi CAD in Revit sono ospiti che non seguono le regole della casa.
Il problema alla radice è semplice: un blocco CAD non è un oggetto Revit. Non sa cosa sia la scala di una vista. Non ha sottocategorie. Non partecipa al sistema di override delle VG. Se ne sta lì, indifferente.
Doveva esserci un modo migliore.
La prima scelta: Detail Item, non Generic Annotation
La prima decisione quando si costruisce una famiglia 2D in Revit è scegliere il template giusto. Il candidato più ovvio potrebbe sembrare la Generic Annotation — è leggera, è 2D, vive nelle viste. Ma Generic Annotation ha un difetto critico per questo tipo di utilizzo: è dipendente dalla scala. Quello che disegni a 50mm nel Family Editor appare a 50mm sul foglio, indipendentemente dalla scala della vista. Una figura che sembra giusta a 1:50 diventa un gigante a 1:100.
Il template corretto è Detail Item. Le Detail Item Families sono indipendenti dalla scala — si disegna nelle dimensioni reali (una figura distesa da 1700mm si disegna a 1700mm) e Revit gestisce automaticamente il ridimensionamento in base alla vista attiva. Inserisci la famiglia e funziona, a qualsiasi scala, in qualsiasi vista.
Quella singola decisione — Detail Item invece di Generic Annotation — è ciò che separa una famiglia 2D professionale da un workaround.
La seconda scelta: Filled Region, non Masking Region

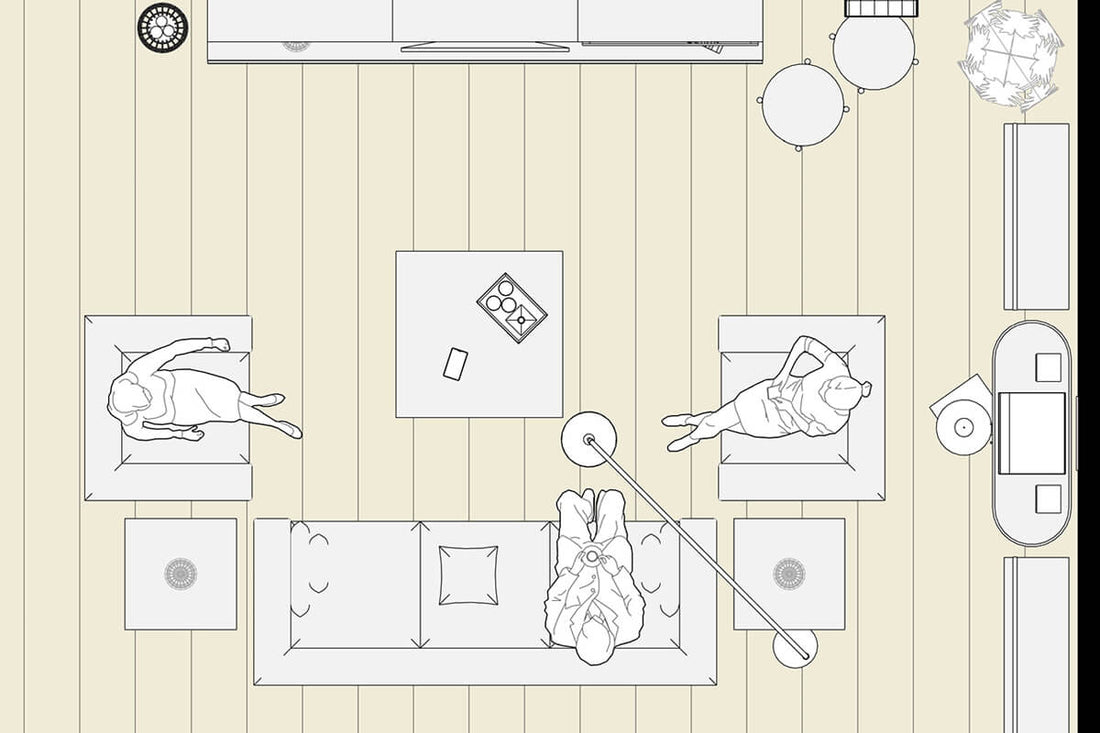

Ogni famiglia della collezione RMF 2D People è composta da tre elementi: il profilo esterno della silhouette, le linee di dettaglio interne e una regione di riempimento che dà profondità visiva alla figura e la separa dai pattern del pavimento sottostante.
Per quel riempimento esistono due candidati in Revit: Masking Region e Filled Region. La maggior parte delle famiglie 2D di persone sul mercato usa una Masking Region — è veloce, copre i pattern sottostanti, fa il suo lavoro. Ma ha un limite significativo: il riempimento è sempre bianco. L'utente non ha alcun controllo sul colore.
Le RMF 2D People usano invece una Filled Region. La differenza è concreta: il colore di riempimento è completamente controllabile attraverso le Sostituzioni VG, per vista, in modo non distruttivo. Il valore predefinito è un grigio chiaro (RGB 242-242-242) che crea profondità senza attirare l'attenzione su di sé, ma l'utente può modificarlo, sostituirlo o disabilitarlo del tutto. La figura continua a coprire i pattern sottostanti in ogni caso.
È una scelta tecnica piccola, con un impatto pratico grande.
La Flip Arrow
Ogni famiglia della collezione include una Flip Arrow orizzontale — lo stesso meccanismo di controllo usato da porte e finestre in Revit. Seleziona la figura nella vista, clicca la doppia freccia, e la figura si specchia istantaneamente da sinistra a destra. Nessun comando Mirror, nessun asse da tracciare, nessun passaggio in più.
In una planimetria con più figure, poter capovolgere ciascuna individualmente e direttamente nella vista accelera notevolmente la composizione. È il tipo di dettaglio che non appare nel marketing, ma diventa ovvio la prima volta che lo usi.
Controllo grafico completo — dal lato dell'utente
Una Detail Item Family ben costruita restituisce all'utente il controllo grafico completo attraverso gli strumenti standard di Revit. Con RMF 2D People puoi:
- Regolare il peso e lo stile delle linee per sottocategoria — separatamente per il profilo esterno e per le linee di dettaglio interne
- Sovrascrivere il colore delle linee per sottocategoria, per vista
- Modificare il colore del riempimento — sfondo, primo piano, tipo di pattern — attraverso le Sostituzioni VG
- Controllare la trasparenza della regione di riempimento
Override per istanza singola
Le Sostituzioni di visibilità/grafica VG agiscono su tutti i Detail Items nella vista attiva. Quando hai bisogno di controllare una singola figura senza toccare le altre, Revit offre uno strumento più preciso.
Seleziona l'istanza e vai su Modifica | Detail Items → Sostituisci grafica vista → Sostituisci in base a elemento. Si apre il pannello degli override specifici per l'elemento → Grafica elemento specifica della vista, dove puoi controllare:
- Visibile — mostra o nasconde la figura selezionata nella vista attiva
- Mezzitoni — visualizza la figura in mezzitoni per un effetto di sfumatura in secondo piano
- Pattern di superficie (primo piano / sfondo) — il colore in primo piano (RGB 242-242-242 di default) può essere attivato o disattivato; il colore di sfondo può essere assegnato liberamente con un pattern e un colore personalizzati. Disabilitando il primo piano esponi lo sfondo, permettendo di sostituire il grigio predefinito con qualsiasi tono adatto al disegno
- Trasparenza — lascia trasparire i pattern del pavimento o del sito al livello desiderato
Gli override per istanza si applicano solo all'elemento selezionato nella vista attiva. Tutto il resto rimane intatto.
Per un approfondimento su come funzionano le sottocategorie e perché sono importanti, puoi leggere l'articolo #03 | Il regista invisibile: sottocategorie, linee simboliche e il controllo di ciò che appare.
Il consiglio Inside the Files
Scegli il template prima di disegnare un solo segmento.
Detail Item o Generic Annotation non è una preferenza — è la differenza tra una famiglia che scala correttamente in tutte le viste e una che si comporta in modo imprevedibile. E scegli Filled Region invece di Masking Region ogni volta che il colore di riempimento potrebbe dover cambiare: ti costerà zero secondi in più in fase di modellazione, e ti risparmierà workaround in fase di uso.
Tre pacchetti, una collezione
RMF 2D People – Top View è disponibile in tre pacchetti: Walking, Reclining e Seated — 52 famiglie in totale, tutte costruite sulla stessa struttura, le stesse sottocategorie, la stessa logica.
Se vuoi verificare di persona come funziona prima di acquistare, scarica una famiglia gratuita dal Marketplace e caricala in un progetto di test: il comportamento alle VG è identico a quello delle versioni a pagamento.
